相關三相三相異步電機的電線接法，三相電機的三相電機定子繞阻每相繞阻都是有2個變壓器接地線頭，這兒共享一個三相三相異步電機的接線方法

三相多線程電機接線圖

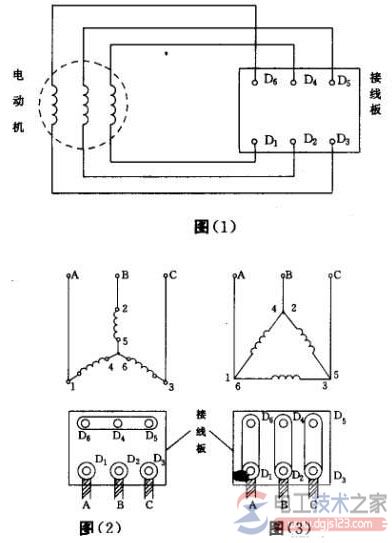

如圖所示：

三相電機的三相電機定子繞阻每相繞阻都是有2個變壓器接地線頭。

一頭稱為始端 ，另一頭叫尾端。要求相繞阻始端用D 1表明，尾端用D 4表明；第二相繞阻始端用D2表明，尾端用D5表明；第三相繞阻首尾端各自用D3和D6來表明。

這六個變壓器接地線頭 引進接線端子的接線頭上，接線頭相對地標明D1～D6的標識，見圖(1)。

三相電機定子繞阻 的六根邊緣可將三相電機定子繞阻連接成星型或三角形，星形接法是將三相繞阻的尾端串聯起來， 將要D4、D5、D6三個接線頭用金屬片相互連接在一起，而將三相繞阻始端各自連接三相溝通交流 開關電源，將要D1、D2、D3各自連接A、B、C相開關電源，如圖所示(2)所顯示。

三角形接法：將相繞阻的始端D 1與第三相繞阻的尾端D6相互連接，再連接一相開關電源；第二相繞阻的 始端D2與相繞阻的尾端D4相互連接，再連接第二相開關電源；第三相繞阻的始端D3與第 二相繞阻的尾端D5相互連接，再連接第三相電源。即在插線板上把接線頭D1和D6、D2和D4、D3和D五分別用金屬片相互連接，再各自連接三相電源，如圖所示(3)所顯示。

一臺電機是連接成星型還是連接成三角形，應視生產廠家要求而開展，能夠 從電機出廠銘牌上查出。

三相電機定子繞阻的首尾端是生產商事前設置好的，決不可隨意錯亂，但可將三相繞阻的首尾端一 起錯亂，比如將三相繞阻的尾端D4、D5、D6倒過來做為始端，而將D1、D2、D3做為尾端，但決不可獨立將一相繞阻的首尾端錯亂，不然將造成布線不正確。

假如接線端子中發 生布線不正確，或是繞阻首尾端搞錯，輕則電機不可以一切正常啟動，長期插電導致運行電流量過 大，電機發燙比較嚴重，危害使用壽命，重則損壞電機繞阻，或?qū)е码娫炊搪贰?/p>
