三相三相異步電機輸出功率計算方法的基本知識

三相三相異步電機是普遍的電動機種類，三相三相異步電機輸出功率計算方法為P=√3*U*I*cosj，這一公式計算是一個基本的公式計算，有一定的局限。

下列對這一三相三相異步電機的輸出功率計算方法基本知識做詳解小結。

一、三相三相異步電機輸出功率計算方法表述

三相三相異步電機功率公式：P=√3*U*I*cosj

這一公式計算適用三相對稱性負荷的電源電路，僅有三相三相異步電機運用在三相對稱性負荷中，此公式計算才創立。

P—是電動機鍵入功率因素

U—是電動機開關電源鍵入的相電壓

I—是電動機開關電源鍵入的線電流

cosj—是電動機的功率因素

j —是相電壓與相電壓的相位角角

二、三相三相異步電機輸出功率計算方法計算

三相對稱性負荷電源電路總功率等于3乘于每相的輸出功率，即P=3*u*i， 在其中： u—是均值相電壓 i—是均值相電壓 Ｙ型連接 時：U=√3u，I=i P=3*1/√3 *U*I*cosj=√3UIcosj Δ型連接 時：U=u，I=√3i P=3*U*1/√3* I*cosj=√3UIcosj

三、三相電路的基本要素

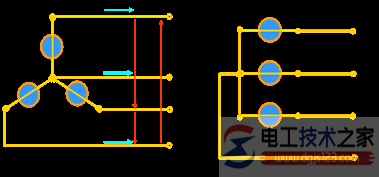

把三個繞阻的尾端 X, Y, Z 接在一起，把首端 A,B,C 引過來的接線方法叫星形連接 ，又叫Y連接 。X、Y、Z接在一起的點稱之為Y連接 對稱性三相電源的中性線，用N表明。

星形連接 （Y連接 ）

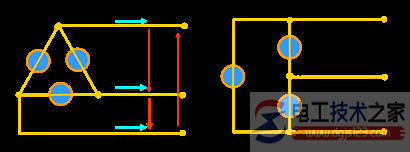

將三個繞阻始尾端次序相連的接線方法叫三角形連接 。

如下圖：

三角形連接 端線（火線零線）：首端A、B、C三端變壓器接地線 中心線：中性線N變壓器接地線， 接線方法無中心線 相電壓：端線與端線中間的工作電壓 相電壓：每相開關電源的工作電壓 線電流：穿過端線的電流量 相電壓：穿過每相的電流量

此三相三相異步電機輸出功率計算方法一樣適用別的三相對稱性電源電路中，只需負荷對稱性，P=√3*U*I*cosj
