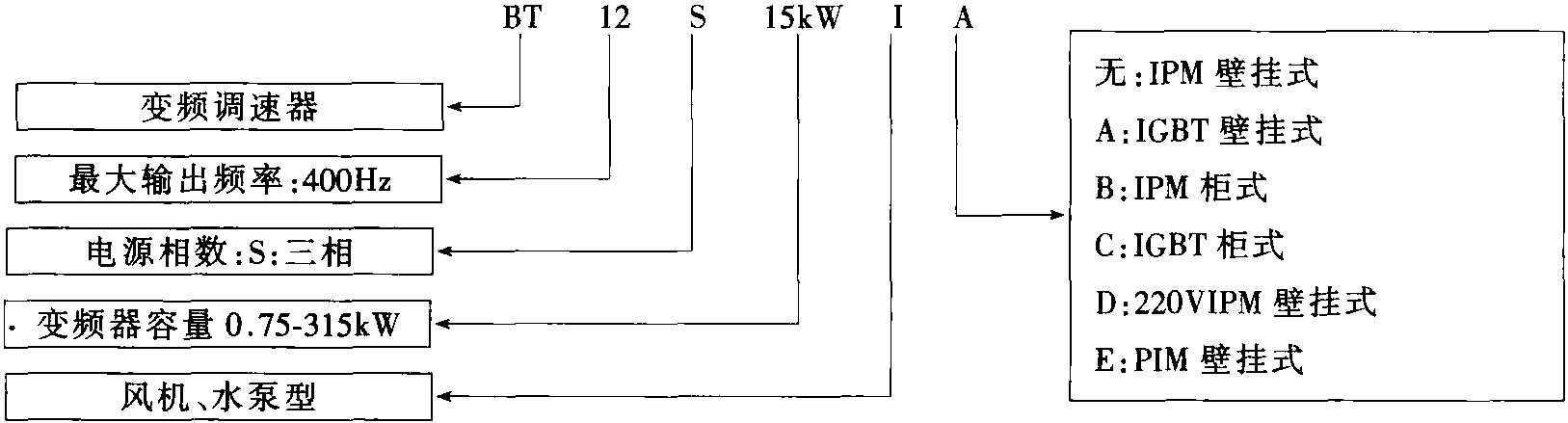

1.型號說明

2.BT12S系列標準規范

BT12S系列變頻器的標準規格請參見表2-3-1。

表2-3-1 BT12S系列變頻器標準規格

型號:

BT12S KWI

0.751.52.23.75.57.5111518.522303745557590110132160200220280315適用的電機功率

（kW）

0.751.52.23.75.57.5111518.522303745557590110132160200220280315額定輸出額定容量

（kVA）

1.62.43.65.98.512162025304049607499116138167200248273342389額定電流

（A）

2.53。5％制動選擇0.75?7.5kW:外部制動電阻11?315kW:外部制動裝置

3. BT12S通用規格（參見表2-3-2）

表2-3-2 BT12S公共規范

項目規格控制電壓頻率特性V/F曲線控制轉矩Boost 0:自動，根據負載轉矩調整為佳值1至50:手動加減速時間0.1至3600s，加速時間和減速時間可分別設置。輔助功能下限頻率，回避頻率，電流限制，偏置頻率，頻率增益，自動復位，自動電壓穩定

AVR

PID手動設置PI參數，P: 1至8000 I: 1.0至500.0s多泵切換多可控制7臺電動機，全部可設置為工頻或變頻運行模式，簡化了恒壓供水系統和時間為了使從泵到多泵系統的每個泵的平均運行時間相同，必須設置定時更改泵功能。當泵的連續運行時間

達到設定值并且另一臺泵正在運行時，變頻器會自動從停止狀態切換，并且泵的更換時間可以在0到1000h之間任意設置。

滑差反饋值當滑差反饋值是滑差值時，所有電動機將停止運行。如果睡眠值≥反饋值≥喚醒值，則輔助電

激勵工作

當喚醒反饋值喚醒時，主電動機開始運行，輔助電動機停止火控。如果供水中需要恒定壓力，則將端子FA和CM短路。水位控制器會自動檢測到它。時間，0?24.0h輸出頻率50?120Hz電壓頻率10?120Hz頻率設置觸摸面板:?鍵，V鍵

外部控制端子: X4，X5

模擬信號: VRF端子DC 0?5V（0?10V），IRF端子DC4?20mA

操作操作觸摸面板: RUN鍵，STOP鍵

外部控制端子: FWD，REV

輸出信號錯誤集中報警輸出: 30A，30B，30C

壓力報警輸出: 30PA，30PB，30PC

控制輸出Y1，Y2:

模擬信號FMA

環境使用場所室內環境海拔1000m以下-10?40℃/20?90％RH非凝結振動5.9M/s（0.6G）以下儲存溫度-20?65℃保護功能過電流，短路，接地，過壓，欠壓，過載，過熱，電機過載，外部警報保護等級IP10冷卻方法強制風冷
