（1）主電路接線圖

WJR旁路型主電路的接線如圖2-2-3所示。

（2）主電路端子接線

有兩種方式布置主電路端子，如圖2-2-4所示。圖2-2-4（a）顯示22?110kW的端子布置方法，圖2-2-4（b）顯示132?315kW的布置方法。

（3）安全預防措施

（1）在對電源線和地線進行接線時，請選擇線徑規格并根據電氣工程法規的標準進行接線，以確保安全。

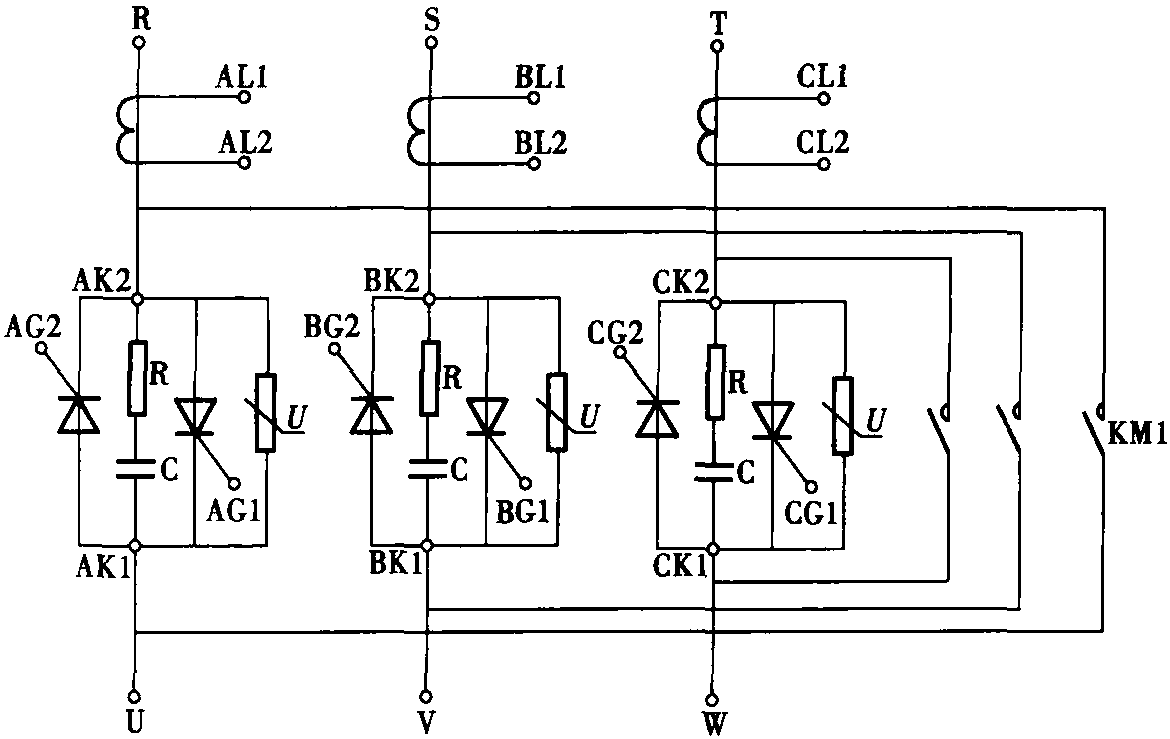

圖2-2-3 WJR旁路型主電路接線圖

（2）晶閘管的出口端（與電動機連接的一側）不應有補償電容器。

（a）

（b）

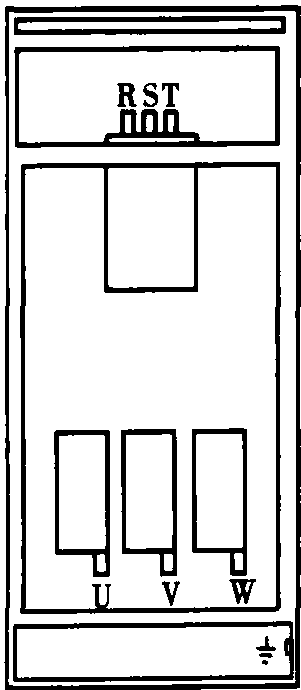

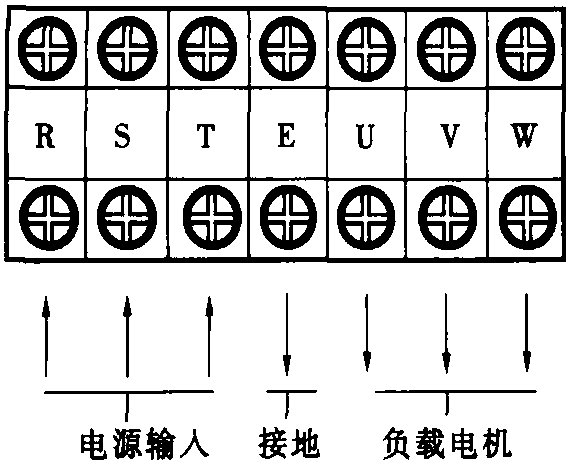

圖2-2-4 WJR旁路型主電路端子布局

（a）22?110kW主回路端子接線圖，（b）132?315kW主回路端子接線圖

（3）接地線越短越好。

（4）請勿將交流電源連接到輸出端子U，V，W。

（5）檢查WJR軟起動器時，有必要將主電源和控制電源分開。

（4）控制電路端子

控制面板的端子布置如圖2-2-5所示。

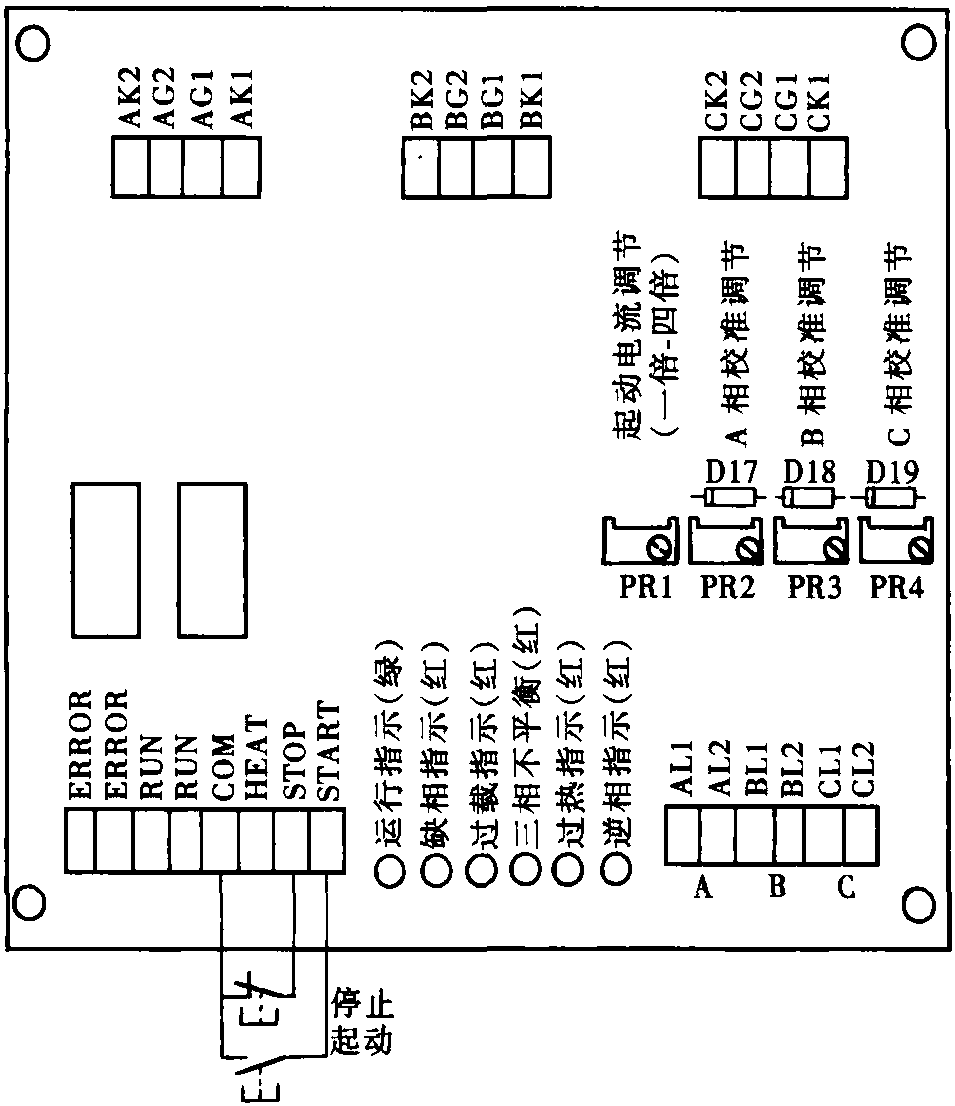

圖2-2-5控制面板端子布局

錯誤-發生錯誤時終端斷開連接，運行-啟動完成后終端關閉，START，COM-啟動按鈕（打開），STOP，COM-停止按鈕（關閉）
