CNC機床中使用的交流電動機通常為三相。它分為異步和同步交流伺服電機。

從建立潛在的氣隙磁場的磁勢源的角度來看，同步交流電動機分為兩類：電磁和非電磁。非磁性類型包括磁滯，永磁體和電抗類型。磁滯和無功同步電動機具有效率低，功率因數低和制造能力差的缺點。

永磁式同步電機：

因此，大多數CNC機床的進給驅動系統都使用永磁同步電動機。

異步型交流伺服電機：

與相同容量的直流電動機相比

同步和異步的區別：

（1）交流同步電動機：轉子由永磁體制成，隨著定子旋轉后旋轉磁場的變化，轉子也改變相應頻率的速度，轉子速度與定子相同。由于速度很高，因此稱為“同步”。

（2）交流異步電動機：轉子由感應線圈和鐵心材料組成。旋轉后，定子產生旋轉磁場以切斷轉子的感應線圈，并且轉子線圈產生感應電流。轉子產生感應磁場。感應磁場跟隨定子旋轉磁場的變化，但是轉子磁場的變化總是小于定子磁場的變化。交流異步電動機的主要參數滑差率是指轉子和定子之間的速度差率。

1、永磁式交流同步電機

結構：電動機由定子，轉子和感應元件組成。

兩個靈感：

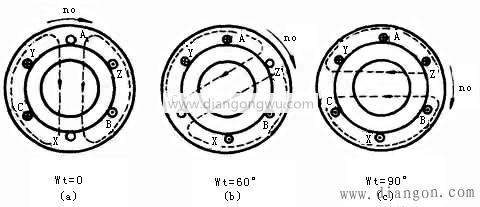

首先，存在旋轉磁場。

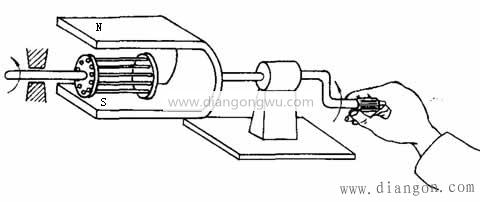

其次，轉子隨著磁場旋轉。

永磁交流同步電動機的工作原理和性能

其中，nr是轉子的轉速，ns是同步速度，θ是轉子極軸與定子極軸之間的夾角，f1是交流電源頻率（定子電源頻率）。 p是定子和轉子數的極對。

2、交流主軸電機

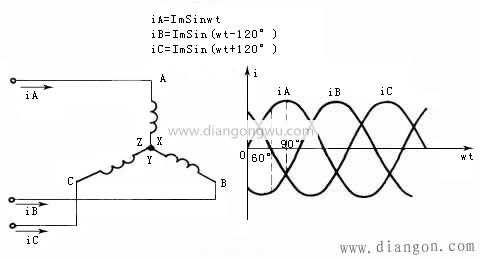

定子的三相繞組與三相交流電相連以產生旋轉磁場。磁場會切斷轉子的導體。導體感應電流與定子磁場相互作用以產生電磁轉矩。它帶動轉子旋轉。

其中，ns是同步速度，f1是交流電源頻率（定子電源頻率），s是睡眠速度，s=（ns-nr）/ns。

p是極對數。
