轉換開關（也稱為組合開關），轉換開關，致動開關以及許多控制和致動電路都使用此開關。

HZ10系列轉換開關適用于380V，50Hz以下，DC 220V以下的電源，具有壽命長，使用穩定，結構簡單等優點。機床的照明控制電路。但是，每小時的轉換次數不應超過15-20。

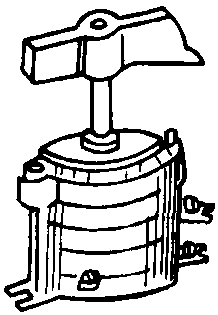

HZ10-10/3型轉換開關是一種常用的開關，其外觀和內部結構如圖4-2-3所示。它由多個觸點組成，因此也稱為組合開關。

（a）

（b）

圖4-2-3 HZ10-10/3型轉換開關

（a）形狀； （b）內部結構

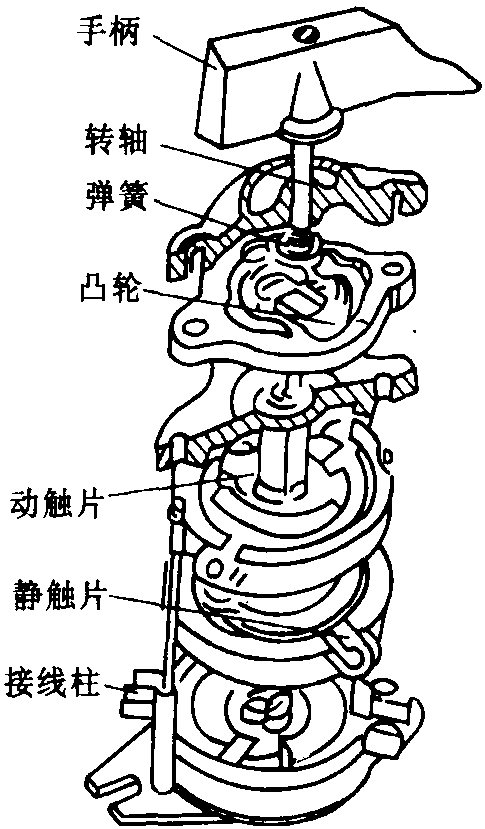

圖中所示的轉換開關具有3對固定觸點，每對固定觸點安裝在三層絕緣墊板上，并附有可從包裝盒中伸出的端子，以與電源和電氣設備連接。三個可動觸點分別用兩塊磷銅板或硬紅銅板和具有良好滅弧性能的絕緣紙板鉚接，并用帶有絕緣墊板的手柄固定在絕緣桿上。每次將手柄旋轉90°角時，都會驅動3個活動觸點部件，每個觸點部件通過3對固定觸點部件進行連接和斷開連接。頂蓋由凸輪，彈簧，手柄和其他部件組成，以形成工作機構。該致動機構使用彈簧儲能裝置快速閉合和斷開開關。

在控制電動機的正向和反向旋轉時，在連接反向旋轉電路之前，電動機必須首先經過一個完全停止的位置。

HZ10系列轉換開關是根據電源類型，電壓水平，所需的觸點數量和電動機容量來選擇的。開關的額定電流通常為電動機額定電流的1.5到2.5倍。 HZ10系列轉換開關的額定電壓和電流參數在表4-2-2中列出。

表4-2-2 HZ10系列傳輸開關參數列表
