單相電異步電機的構造與基本原理

單相電異步電機(即單相電磁感應電機)僅一相電機定子繞阻由單相異步電機源供電系統的異步電機，稱之為單相電異步電機。

其關鍵構造和原理都和三相異步電機相近，在工業和農業、診療和電器產品等層面被普遍應用。

普遍的如散熱風扇、電吹風、全自動洗衣機、吸塵機和家用冰箱等常用的電動機，均歸屬于這類電動機。

附1，單相電異步電機的基本概念

一、單相電異步電機的構造

單相電異步電機中，專用型電動機占據非常大占比，他們的構造各有特色，方式多種多樣。但就其關聯性來講，電機的構造都由固定不動一部分---電機定子、旋轉一部分----電機轉子、支撐點一部分---軸承端蓋和滾動軸承等三絕大多數構成。

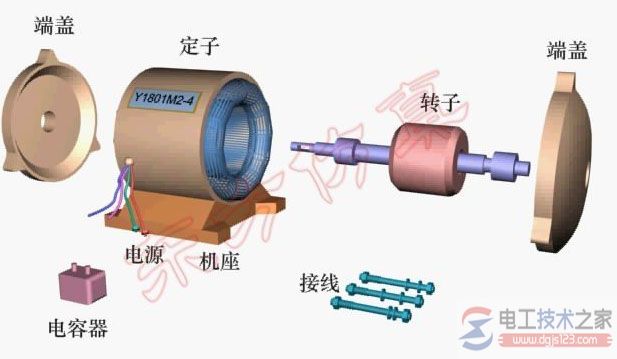

1、電動機軸 2、鐵芯 3、繞阻4、軸承端蓋 5、滾動軸承 6、抽濾電源開關或啟動汽車?yán)^電器和PTC啟動器 7、出廠銘牌

1、電動機軸

電動機軸構造隨電機制冷方法、安全防護形式、安裝方法和主要用途而異。按其材料英語，有生鐵、鋁鑄和厚鋼板構造等幾類。

生鐵電動機軸，含有排熱筋。電動機軸與軸承端蓋連接 ，用地腳螺栓擰緊。

鋁鑄電動機軸一般不含有排熱筋。

厚鋼板構造電動機軸，是由厚為1.5-2.5mm的冷軋鋼板生產、電焊焊接而成，再焊住厚鋼板五金沖壓件的支腳。

有的專用型電機的電動機軸非常獨特，如家用冰箱的電機，它一般與制冷壓縮機一起裝在一個密封性的陶罐里。

而全自動洗衣機的電機，包含甩干機的電機，均無機物座，軸承端蓋立即固定不動在電機定子鐵芯上。

2、鐵芯

鐵芯包含電機定子鐵芯和轉子鐵芯，功效與三相異步電機一樣，是用于組成電機的等效電路。

3、繞阻

單相電異步電機電機定子繞阻常制成兩相：主繞阻(工作中繞阻)和副繞阻(運行繞阻)。二種繞阻的中心線分開一定的電視角。

為了更好地改進運行特性和運作特性。電機定子繞阻多選用高韌性聚酯絲包線線圈電感。

電機轉子繞阻一般選用籠型繞阻。常見鋁合金壓鑄而成。

4、軸承端蓋

相對于不一樣的電動機軸原材料、軸承端蓋也是有鑄造鐵件、鋁合金壓鑄件和厚鋼板五金沖壓件。

5、滾動軸承

滾動軸承有滾動軸承和含油軸承。

6、抽濾電源開關或啟動汽車?yán)^電器和PTC啟動器

(1)抽濾電源開關

在單相電異步電機中，除開電容器運行電機外，在啟動全過程中，當電機轉子轉速比做到同歩轉速比的70%上下時，常憑借抽濾電源開關，摘除單相電電阻器啟動異步電機和電容器啟動異步電機的啟動繞阻，或摘除電容器啟動及運行異步電機的啟動電力電容器。抽濾電源開關一般安裝在軸伸軸承端蓋的里側。

(2)啟動汽車?yán)^電器

有一些電機，如家用冰箱電機，因為它與制冷壓縮機拼裝在一起，并放到密封性的陶罐里，不便于安裝抽濾電源開關，就用啟動汽車?yán)^電器替代。

汽車?yán)^電器的吸鐵電磁線圈串連在主繞阻控制回路中，啟動時，主繞阻電流量非常大，流線圈姿勢，使串連在副繞阻控制回路中的動合接觸點合閉。

因此副繞阻接入，電機處在兩相繞阻運作情況。伴隨著電機轉子轉速比升高，主繞阻電流量持續降低，吸引住電磁線圈的吸附力降低。

當?shù)诌_(dá)一定的轉速比，電磁線圈的吸附力低于接觸點的反作用力彈黃的抗拉力，接觸點被開啟，副繞阻就擺脫開關電源。

(3)PTC啟動器

全新式的運行元器件是“PTC”，它是一種能“通”或“斷”的溫度傳感器。PTC溫度傳感器是一種新式的半導體材料元器件，可作為廷時型啟動電源開關。

應用時，將PTC元器件與電容器啟動或電阻器啟動機的副繞阻串連。

在啟動前期，因PTC溫度傳感器并未發燙，電阻值很低，副繞阻處在通道情況，電動機逐漸啟動。伴隨著時間的變化，電動機的轉速比持續提升，PTC元器件的溫度因自身的焦耳熱而升高，當超出熱導率Tc(即電阻器大幅度提升的溫度點)，電阻器猛增，副繞阻電源電路等同于斷掉，但還有一個不大的保持電流量，并有2-3瓦的耗損，使PTC元器件的溫度保持在熱導率Tc值之上。

當電動機停止運行后，PTC元器件溫度持續降低，約2-3分鐘其阻值降至Tc點下列，這時候有能夠 重啟，這一時間恰好是家用冰箱和空調所要求的2次啟動間的關機時間。

PTC啟動器的優勢：無觸點、運作靠譜、無噪無火花放電，防火安全、防爆型特性好。且耐震動、抗沖擊、體型小、重量較輕、價格便宜。

7、出廠銘牌

包含：電動機名字、型號規格、規范序號、生產廠名、原廠序號、額定電流、功率、額定電壓、額定值轉速比、繞阻接線方法、阻燃等級等。

二、單相電異步電機的原理

當給三相異步電機的電機定子三相繞阻進入三相交流電時，會產生一個電磁振蕩，在電磁振蕩的功效下，電機轉子將得到運行轉距而自主運行。

當三相異步電機進入單相異步電機時就不可以造成電磁振蕩。

單相電異步電機電機定子繞阻進入單相異步電機時造成的電磁場狀況。

如下圖，為一臺簡易的單相電異步電機電路原理圖，電機定子鐵芯上布局有單相電電機定子繞阻，電機轉子為繞線式電機構造。

交流電路波型

電流量正自感電動勢造成的電磁場 電流量負自感電動勢造成的電磁場

當向單相電異步電機的電機定子繞阻中通快遞入單相異步電機后，由圖中由此可見，當電流量在正自感電動勢及負自感電動勢持續交替變化時，其造成的電磁場尺寸及方位也在持續轉變(按正弦交流電規律性轉變)，但電磁場的中心線則沿縱坐標方位固定不變，那樣的電磁場稱之為脈動飲料電磁場。

當電機轉子原地不動時電機轉子電導體的生成感應電流和電流量為0，生成轉距為0，因而電機轉子沒有運行轉距。

故單相電異步電機如果不采用一定的對策，單相電異步電機不可以自主運行，假如用一個外力作用使電機轉子旋轉一下，則電機轉子能沿該方位再次旋轉下來。
