相關電機兩個地方操縱布線電路原理圖，及其電動機兩個地方操縱時的操作流程，以兩地址操縱為例子剖析電機多地址操縱路線，包含電機啟動、電機終止二種實際操作，電機兩個地方操縱布線平面圖。
為實際操作便捷，一臺機器設備幾個控制盤或按鍵站，各部都能夠開展實時控制。
為了更好地完成電機的多地址操縱，在操縱路線里將運行按鍵串聯應用，而將終止按鍵串連應用。

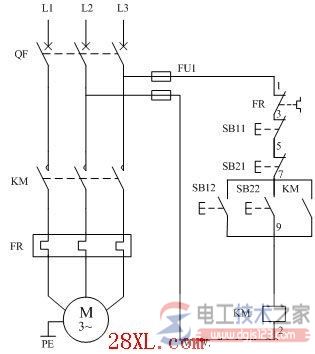

如下圖：
圖中中，以兩地址操縱為例子，一個簡易的電機多地址操縱路線，操縱基本原理為：兩個地方運行按鍵SB12、SB22串聯，兩個地方終止按鍵SB11、SB21串連。
一、電機啟動
1、合上空氣漏電開關QF接入三相電源。
2、按住運行按鍵SB12或SB22（以實際操作便捷為標準）直流接觸器KM電磁線圈插電吸合，主斷路器合閉，電機運作。另外KM輔助延時繼電器鎖緊。
二、電機終止
1、按住終止按鍵SB11或SB21（以便捷實際操作為標準）交流接觸器KM電磁線圈跳停，KM的接觸點所有釋放出來，電機終止。
三、電機的過壓保護由熱繼器FR進行。

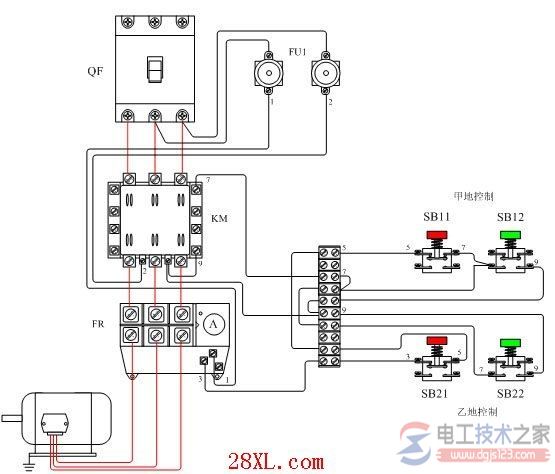

圖2，電機兩個地方操縱布線平面圖
