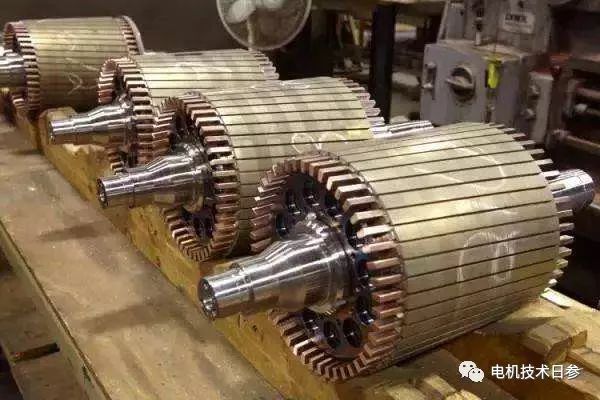

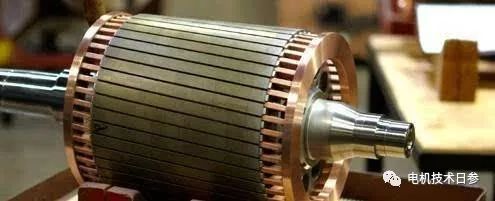

鼠籠式轉(zhuǎn)子的焊接質(zhì)量(主要是焊接電阻和機(jī)械強(qiáng)度)難以準(zhǔn)確測(cè)試。一般檢查方法多為目測(cè)，但并不是說(shuō)目測(cè)就能發(fā)現(xiàn)所有問(wèn)題，目前還沒(méi)有其他簡(jiǎn)單可靠的方法。因此，需要要求操作人員嚴(yán)格遵守工藝規(guī)定，盡努力防止焊接過(guò)程和操作中的缺陷。女士，今天我將與您分享這種轉(zhuǎn)子的常見(jiàn)缺陷和原因，并介紹一種簡(jiǎn)單的檢查方法。

1主要缺陷及產(chǎn)生原因分析

焊縫填縫不良（未焊透）

主要原因有：(1)零件表面清理不好；(2)鼠籠特別是端環(huán)加熱溫度不夠，焊料流動(dòng)性差；(3)助焊劑不起作用，或與焊料配合不當(dāng)；(4)端環(huán)槽尺寸超差，配合間隙過(guò)大或過(guò)小。

焊料只在一面填滿(mǎn)間隙，背面沒(méi)有圓根

主要原因有：(1)加熱不均勻，端環(huán)熱透不完全，(2)配合間隙過(guò)小(包括受熱膨脹造成的間隙過(guò)小)；(3)通量不好。

氣孔

一般原因是：(1)焊劑或焊料潮濕，釬焊時(shí)焊縫釋放氣體；(2)釬焊時(shí)溫度過(guò)高，使籠條或端環(huán)燃燒熔化，焊縫金屬過(guò)熱。銅在液態(tài)下能溶解更多的氫。如果冷卻凝固速度過(guò)快，氫氣和氫氣不會(huì)逸出，進(jìn)而形成氣孔。同時(shí)，液態(tài)銅容易氧化生成氧化亞銅Cu2O。當(dāng)溶于銅溶液的氧化亞銅遇到氫氣或一氧化碳時(shí)，會(huì)發(fā)生以下化學(xué)反應(yīng)：

Cu2O H 2=2 Cu2 H 2O

氧化亞銅二氧化碳=2氧化亞銅二氧化碳

上述反應(yīng)產(chǎn)生的水蒸氣和二氧化碳不溶于銅液，當(dāng)焊縫金屬凝固時(shí)，如果不是全部逸出，就會(huì)形成氣孔。

裂紋

原因：(1)焊縫未完全凝固時(shí)，端環(huán)和籠條移位；(2)焊接應(yīng)力過(guò)大導(dǎo)致銅及其合金導(dǎo)熱性強(qiáng)(紫銅的導(dǎo)熱性比低碳鋼高8倍左右)，線(xiàn)膨脹系數(shù)幾乎比低碳鋼高50%，所以收縮率大。操作不當(dāng)(如預(yù)熱不均勻、焊接順序錯(cuò)誤等。)容易產(chǎn)生嚴(yán)重的變形，由于內(nèi)應(yīng)力的增加，接頭的薄弱部位可能出現(xiàn)裂紋；(3)由于金屬內(nèi)部氣體造成的高壓；(4)溫度過(guò)高，導(dǎo)致焊縫區(qū)附近金屬?gòu)?qiáng)度降低；(5)焊料選擇不當(dāng)。

連接面外有焊料堆積

主要是加熱不均勻造成的。如果籠條或端環(huán)過(guò)熱，焊料將流向較熱的部分。

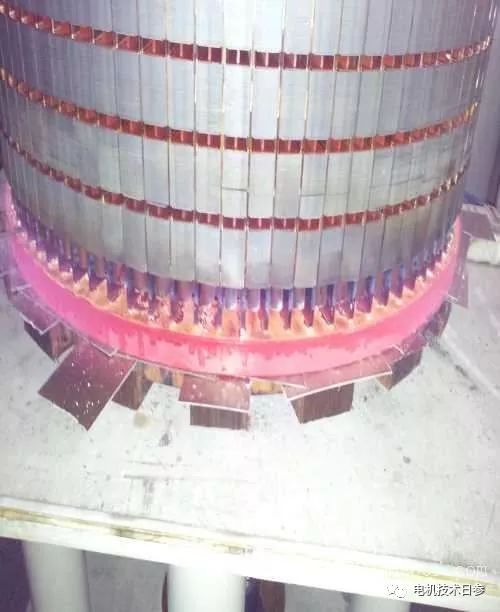

2焊接鼠籠轉(zhuǎn)子的質(zhì)量檢查

焊接鼠籠的質(zhì)量檢驗(yàn)包括焊前檢驗(yàn)、焊中檢驗(yàn)和焊后轉(zhuǎn)子檢驗(yàn)。

焊前檢查

檢查圖紙和工藝文件是否齊全，檢查焊料、焊劑、棒材和端環(huán)的質(zhì)量，檢查設(shè)備和工具是否整齊完整，并識(shí)別焊工的操作水平。目的是提前預(yù)防或減少焊接鼠籠式轉(zhuǎn)子的缺陷。

焊接生產(chǎn)中的檢查

包括設(shè)備操作，焊接規(guī)范是否正確，焊接輔助時(shí)的自檢等。目的是及時(shí)發(fā)現(xiàn)和預(yù)防釬焊過(guò)程中的缺陷，操作人員對(duì)產(chǎn)品質(zhì)量高度的責(zé)任感和對(duì)工藝規(guī)程的認(rèn)真執(zhí)行在這里起著決定性的作用。

焊接后的轉(zhuǎn)子檢查

這是焊接鼠籠轉(zhuǎn)子的終檢查。可分為破壞性檢驗(yàn)和非破壞性檢驗(yàn)。無(wú)損檢測(cè)主要包括外觀檢查和內(nèi)部質(zhì)量檢查。目視檢查是一種簡(jiǎn)單且廣泛使用的檢查方法。焊接鼠籠轉(zhuǎn)子除了檢查外形尺寸外，主要檢查焊接質(zhì)量。清理完釬焊縫表面的熔渣和污物后，用肉眼或放大鏡檢查釬焊縫是否有肉眼可見(jiàn)的缺陷，如氣孔、裂紋、填充不滿(mǎn)意等。

3一般檢查方法

焊接鼠籠式轉(zhuǎn)子的內(nèi)部質(zhì)量檢驗(yàn)可采用鑄鋁轉(zhuǎn)子的質(zhì)量檢驗(yàn)方法和裝置。也可以用微歐姆表測(cè)量籠條的有效電阻，從而簡(jiǎn)單準(zhǔn)確地測(cè)量焊點(diǎn)的缺陷。針狀插入桿直接插入端環(huán)附近的籠條端部。當(dāng)焊點(diǎn)完好無(wú)損時(shí)，微歐姆表測(cè)量所有平行籠條的總電阻，當(dāng)籠條在焊點(diǎn)處斷裂時(shí)，微歐姆表測(cè)量一個(gè)籠條的有效電阻。只要電阻值超過(guò)正常值的1.5倍，就可以考慮對(duì)籠條進(jìn)行返工。

只有當(dāng)焊接鼠籠式轉(zhuǎn)子的結(jié)構(gòu)、工藝或材料發(fā)生重大變化時(shí)，才能進(jìn)行破壞性檢查。如焊縫和焊接接頭的機(jī)械性能試驗(yàn)，焊接鼠籠式轉(zhuǎn)子的壽命試驗(yàn)等。旨在全面驗(yàn)證焊接鼠籠式轉(zhuǎn)子的機(jī)電性能和焊接質(zhì)量，這些試驗(yàn)往往與電機(jī)的型式試驗(yàn)相結(jié)合。

以上非官方內(nèi)容僅代表個(gè)人觀點(diǎn)。
