如何解決電機轉子繞組甩包問題？

發布時間：2021-08-05 08:25

6380次

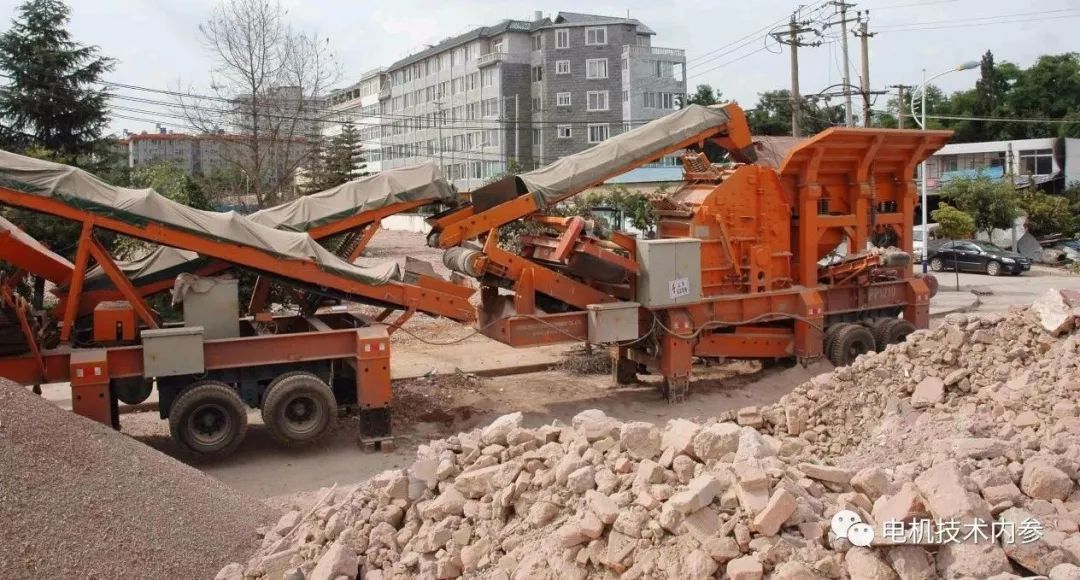

一個從事礦山機械的朋友熱愛攝影，經常請女士和他一起開車。有一次在高速服務區吃飯聊天，話題轉到了沈女士身上。他說你整天都在和汽車打交道。說說繞線電機吧，因為使用繞線電機有一點懷疑起重設備可能會掉包。

起重設備上的卷繞電機拆包問題一直是一個不可回避的話題。這位朋友的工廠基本不使用繞組電機。一方面，在起重設備上使用變頻電機更簡單，利潤率大；另一方面，與繞線式電機配套時，由于存在退包問題，存在一定的技術風險。

但是有客戶要求配套繞線電機，朋友們舍不得這個市場，猶豫不決。女士向他解釋了繞線電機的特點和應用特點，并表示通過采取適當?shù)募夹g(shù)措施，可以完全避免退包問題。

鼠籠式轉子與繞線式轉子的區別

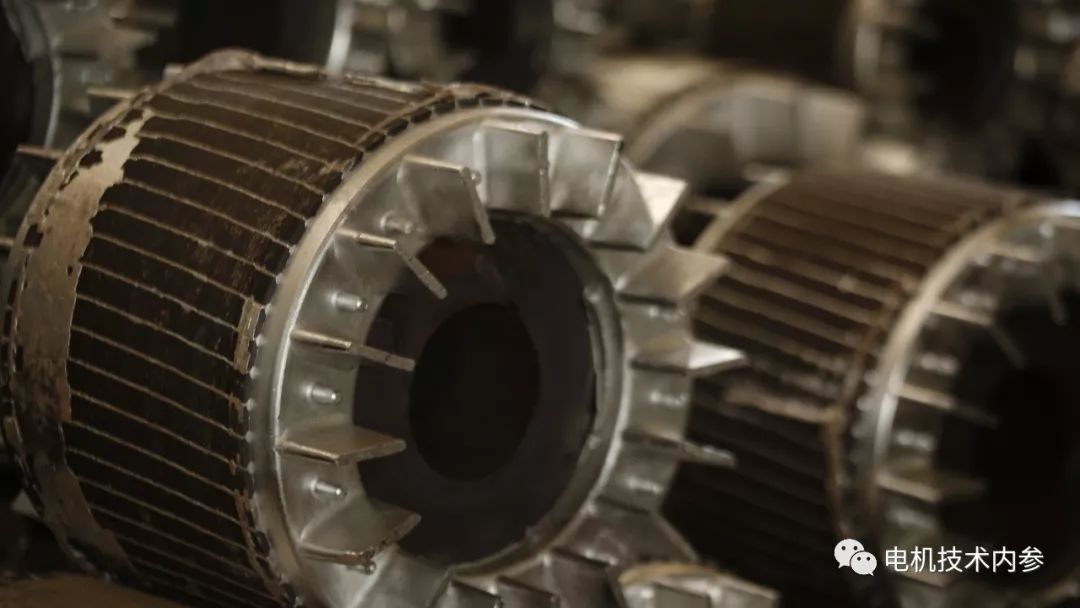

異步電機因轉子結構不同分為鼠籠式電機和繞線式電機。當轉子內嵌有與定子繞組形式相同的三相對稱繞線線圈時，稱為繞線轉子三相異步電動機。鑄鋁轉子或銅排焊接繞組轉子因其繞組形狀類似鼠籠而被稱為鼠籠轉子三相異步電動機。中小型鼠籠異步電動機用較便宜的鋁代替銅，將轉子導體、短路環和風扇鑄造成一體，從而成為鑄鋁鼠籠轉子。

低壓大功率電機、高壓電機，特別是高效電機多采用銅條轉子，而高轉差率電機一般采用高阻合金鋁。

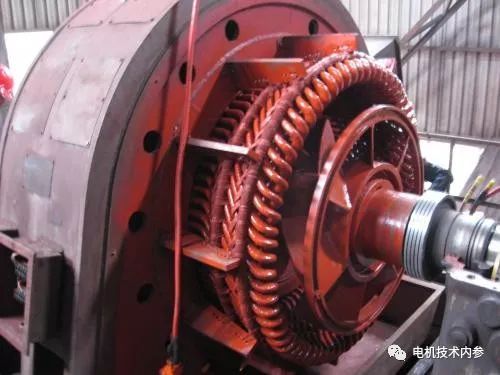

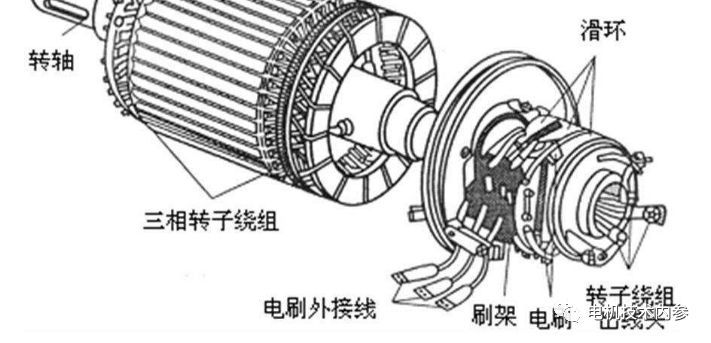

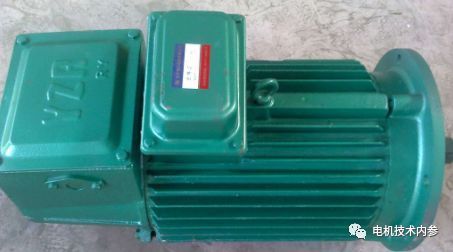

繞線式轉子電機轉子繞組的三相對稱繞組的三端連接在一起，稱為星點；端與固定在轉軸上的三個相互絕緣的滑環連接，并通過滑環和滑環上的電刷與外部三相變阻器連接，具有運行中起動轉矩大、起動電流小、調速范圍小的優良特性。當變頻電機不能工作時，繞線轉子電機是唯一的選擇。

繞線轉子的基本類型

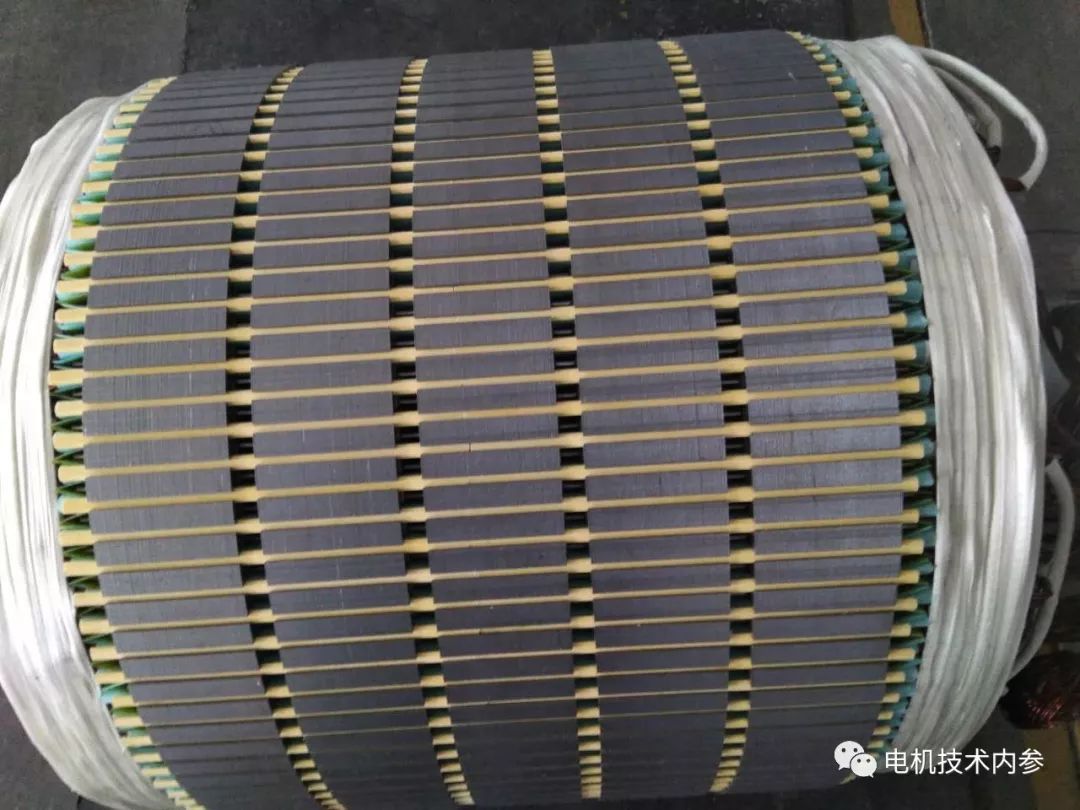

低轉子漆包扁線繞組，俗稱硬繞組。這種轉子是用漆包扁線生產加工的。相比之下，轉子的每個線圈都有一個成型工藝，國內只有幾家電機廠可以實現這個工藝。這種繞線轉子匝間故障低，通風散熱效果好。

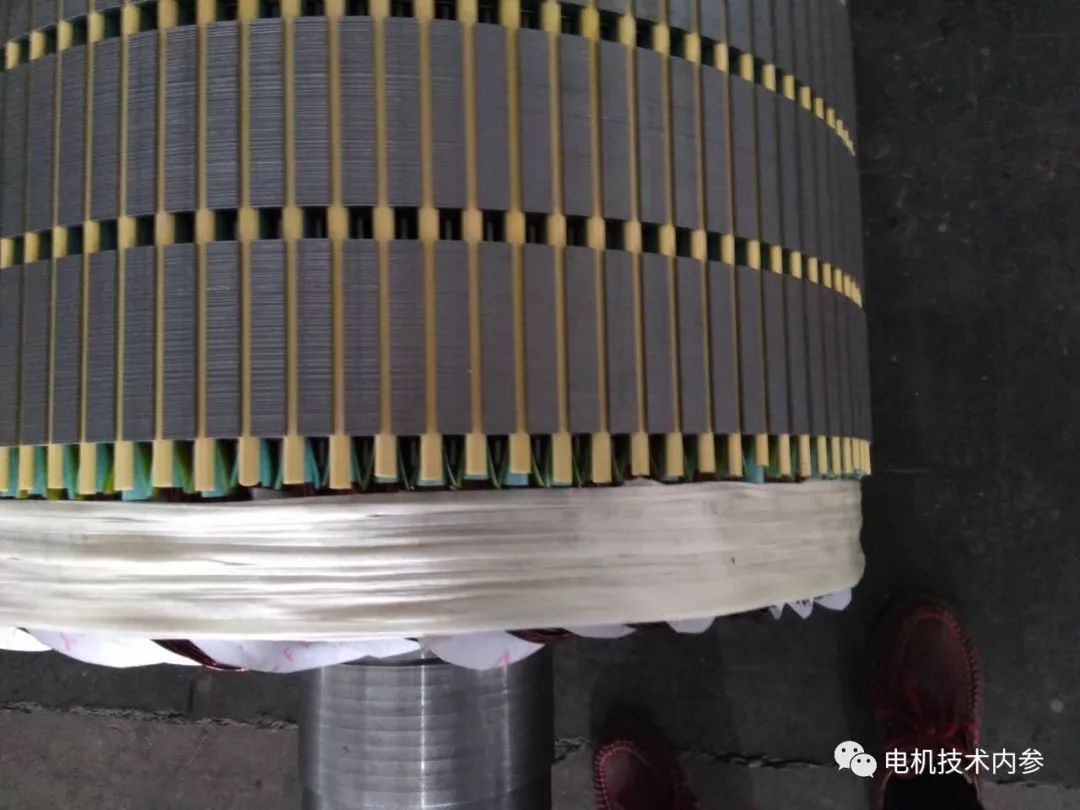

銅棒轉子。這種轉子采用裸銅排，絕緣處理。這種轉子的加工工藝比較復雜，但可以實現高槽滿率和高槽利用率。高壓繞線電機和低壓大功率繞線電機大多采用銅排轉子結構，但這類轉子線圈的彎曲、端焊和絕緣處理工藝非常復雜。

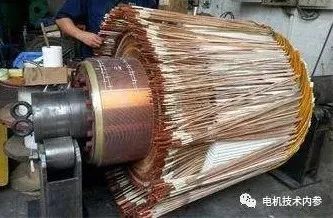

轉子繞組甩包故障

甩包是繞線轉子電機的一種特殊故障，發生在電機超速運行時。這種故障經常發生在絞車超速運行的情況下。故障的特征是轉子繞組端部的變形高于轉子鐵芯的外徑。這個問題也會導致定子繞組的損壞和燒毀。
