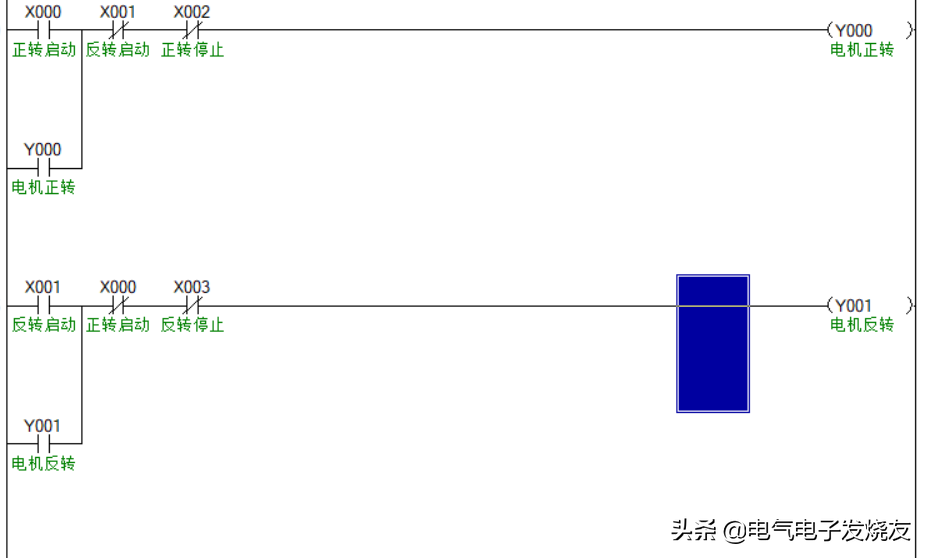

種傳統的書寫方法：

說明：前進按鈕X0；轉動正向停止按鈕X2；電機正向繼電器Y0；

反轉按鈕X1；反轉按鈕X3；電機反轉繼電器Y1。

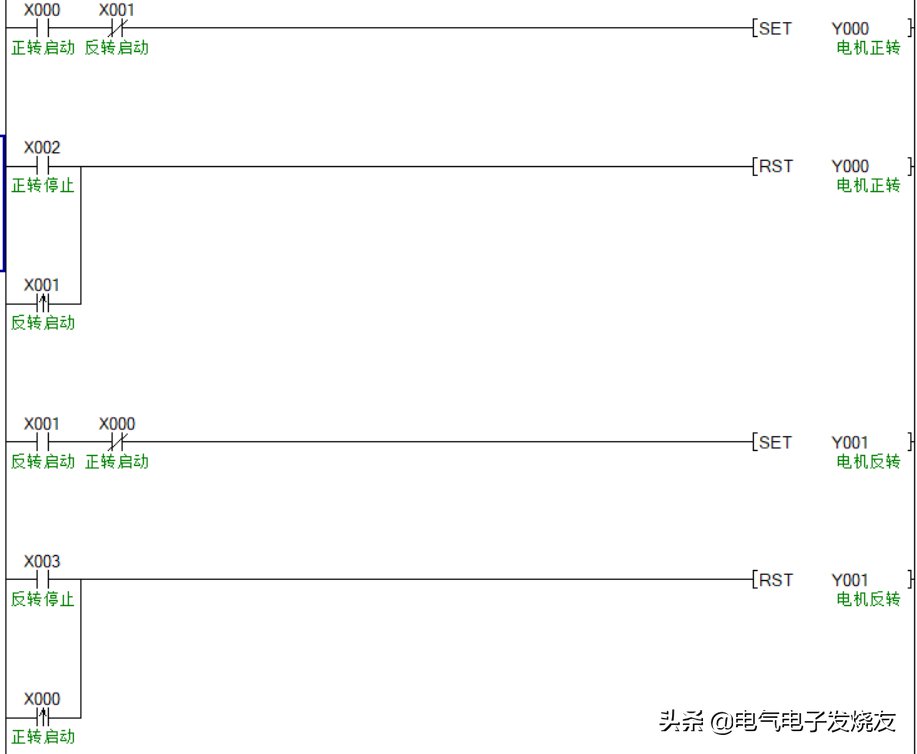

第二個是用SET/RST指令寫的。

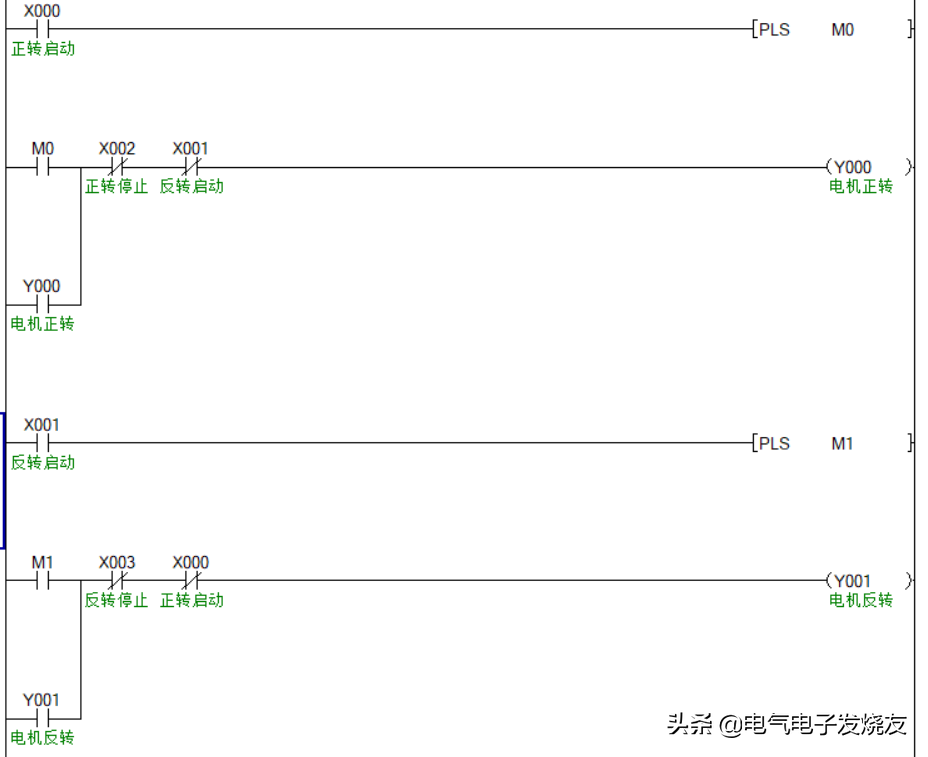

第三個是用PLS指令寫的。

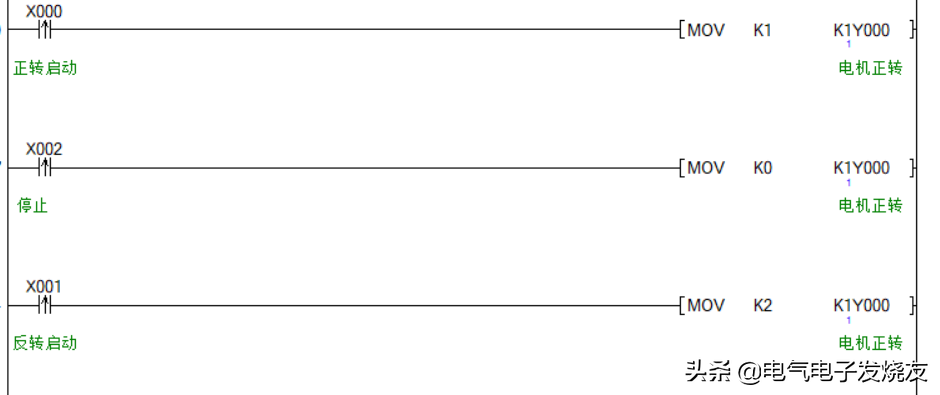

編寫第三和第四個MOV指令

解釋一下K1Y0。K1Y0表示它占據了Y3，Y2，Y1，Y0四個點。你想用哪個點，只要把數據送到這個點，就會被設置為1。

喜歡的朋友請關注！這個頭條會定期發布一些關于PLC編程結構的方法。
