單相電機介紹

單相交流異步電機用場景

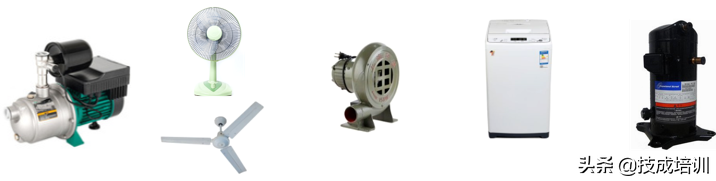

單相交流異步電動機是一種小功率電動機。由于其結構簡單、成本低、噪音小、安裝方便，可用于單相供電的場所，因此在生產生活中得到廣泛應用。常用于家用電器，用作水泵、電風扇、洗衣機、冰箱、空調、鼓風機、吸塵器和家用電器的動力機。

交流異步電動機的類型

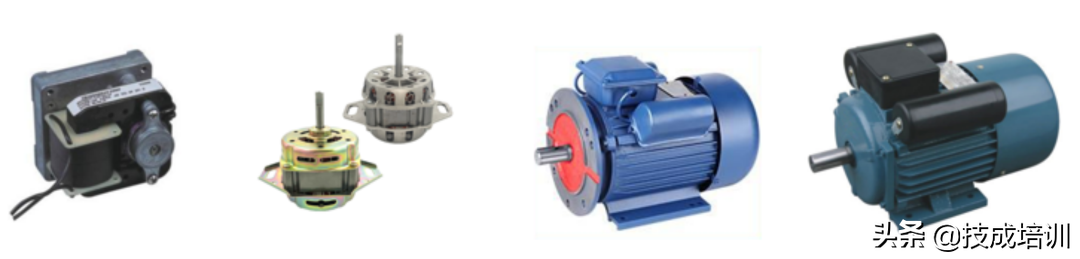

單相交流異步電動機的種類很多，根據起動方式的不同可分為兩大類。一種是罩極電機，其中有凸極罩極電機和隱極罩極電阻分相電機兩種；另一類是分相電機，分為電容式分相電機和電感式分相電機。其中應用廣泛的是電容分相單相電機。電容分相分為電容操作電機、單電容啟動電機、電容啟動電機和運行電機(單相雙值電容電機)。

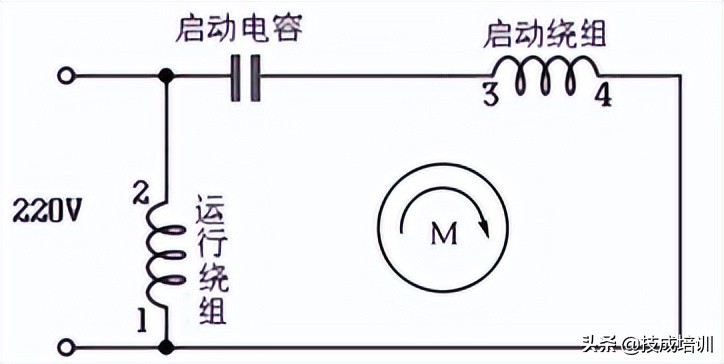

字體單相電機有很多種。今天，我們選擇一個常用的電容操作電機進行研究。所謂電容運轉電機，就是輔助繞組(起動繞組)串聯一個小容量的電容器，然后與運行繞組(主繞組)并聯。在啟動和運行期間，電容器總是串聯在電路中。這實質上構成了一個兩相電機，起動繞組、運行繞組和電容器共同保持電機旋轉。

單電容運轉的異步電動機起動轉矩低。單電容運轉異步電動機常用于風扇、電風扇、換氣扇、水泵、洗衣機、油泵以及各種空載和輕載啟動的小型機械設備。

電容運轉型電機

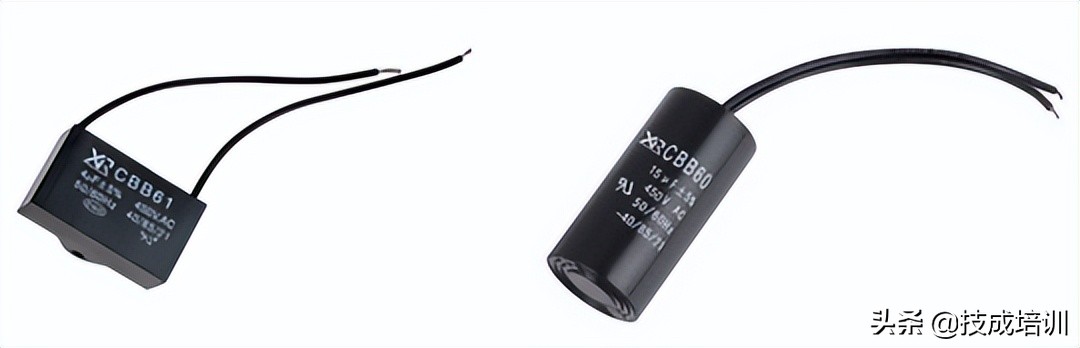

電容器的選擇主要參考以下兩個方面，電容器的耐壓值和電容器的容量。需要注意的是，電容損壞后，電機無法轉動，只會來回嗡嗡作響，用手撥一下就能轉動。可以用萬用表測量容量是否在5%以內來判斷好壞。更換時，好參考原電容器上方的銘牌，選擇標準的耐壓值和容量。但如果電容器鼓包等原因看不出來，可以按以下公式計算。

耐壓值

電容器的耐壓值不能低于交流電源的值。可以按照這個公式計算。耐壓值為220 1.5=330 V。

容量C

電機容量過大或過小，都會導致電流增大。容量太小，電機容易發熱，扭矩不夠或者無法啟動。這個公式可以用來計算1950I/U/cos的單電容運行電機的電容容量，其中cos為功率因數，一般為0.75左右。

電容選擇

電容運轉電機，如果要求正反轉(如洗衣機電機)，通常運行和起動繞組相同，即沒有主繞組和輔助繞組。如果電容運轉的電機不需要正反轉(如風扇)，起動繞組和運行繞組的電阻會不同，連接到運行起動繞組的首端，電源不會啟動。

這種電機一般有三根出線。起動繞組和運行繞組的尾線在內部連接在一起引出。沒有辦法通過任意改變起動繞組或運行繞組兩個端子的連接，從外部改變電機的正反轉。

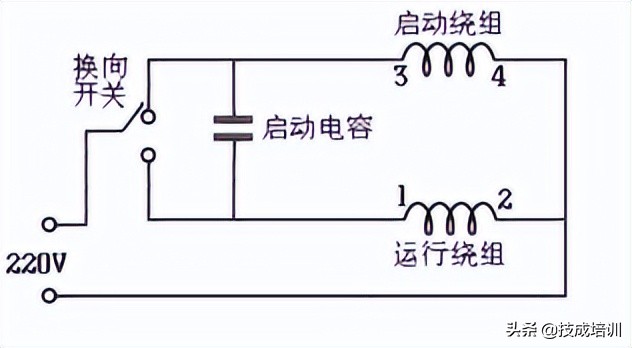

用于洗衣機電機，需要反復正反轉。電容器的兩端分別與兩個繞組(電阻值的兩根導線)的頭部相連。采用單極專用轉換開關，其公共端與電源的相線相連，觸點交替與兩組繞組的頭部相連，實現重復正反轉。

有人好奇改變電源零線和火線的位置是否可以改變電機的方向，這是不可能的。改變電源零線的位置
