我在學校學習電動機和變壓器的專業班里做了這樣的實驗。那是因?yàn)槲业睦蠋熢陔姍C(jī)理論課上說過，對于功率相對較小的三相異步電動機，可以增加一個電容器。使用單相異步電動機。在上電機實驗課時，我們根據老師的話做了一個實驗，當時在電機原理實驗室中三相異步電動機的功率為90瓦，啟動電容器為33微法拉。當我連接電容器和單相220V電源時，電動機實際上開始旋轉。

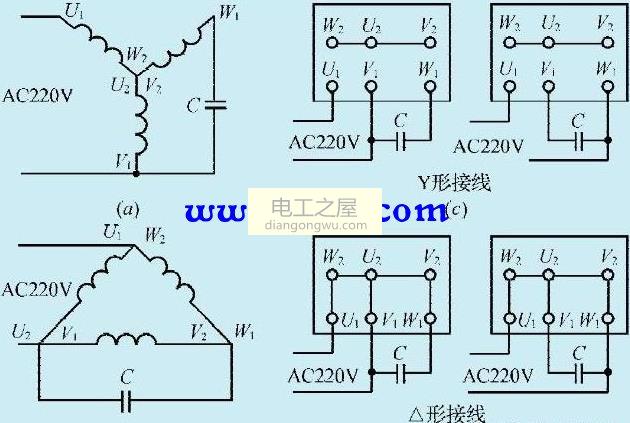

由于我當時正在學習，所以我對三相電動機連接到單相電時為何旋轉并不怎么想。畢竟，教科書說，三相對稱繞組在電動機的旋轉磁場中產生三相對稱電流，那么，單相電在與電動機連接后如何形成旋轉磁場？后來，老師解釋說，當電動機從其原來的三相運行變?yōu)閱蜗噙\(yùn)行時，有必要通過串聯連接電容器來切換相以產生旋轉磁場。也就是說，電容器兩端的電流比電壓高90度電，從而將繞組的電流相分開。這樣，相位差為90°的兩個電流從空間以恒定的相位差流過兩個繞組，形成旋轉磁場，在此旋轉磁場的作用下，三相異步電動機轉子獲得一個啟動轉矩，以使電動機旋轉。

電磁轉矩的形成

三相異步電動機的繞組是感應繞組，因此當前相位比電壓低90°。如果在繞組上連接了合適的電容器，則在串聯電容器的分支繞組的電流輸出之前，電容器的繞組為90°電角。我們使用電容器來逐步消除這兩個電流，這會產生電磁轉矩，這是電機旋轉的根本原因，也稱為分相電容器。這就是為什么220V電源和電容器可以驅動三相電動機的原因。
