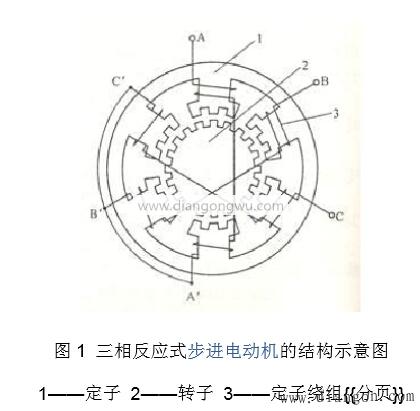

1——定子2——轉子3——定子繞組{{page}}

圖1是常見的三相無功步進電動機的示意性剖視圖。電動機的定子中有6個均勻分布的磁極，夾角為60o。每個極都覆蓋有一個線圈，并按照?qǐng)D1連接形成A，B和C三相繞組。轉子中均勻分布有40個小齒。因此，每個齒的齒距為θE=360o/40=9°，并且在定子的每個極的極弧中有5個小齒，并且定子和轉子的齒距和齒寬相同。由于定子和轉子的小齒數分別為30和40，因此該比率是分?jǐn)?shù)，導致所謂的齒數偏差。如圖1所示，當A相極的小齒與轉子的小齒對齊時，B相和C相的極齒與轉子的齒偏移一個。這是一個3度的音高。因此，B極和C極下的磁阻大于A極下的磁阻。當B相通電時，B相繞組會產生定子磁場，并且磁場線會穿過B相磁極，并嘗試以小的阻力沿路徑閉合，從而使轉子隨動旋轉。磁極B的齒與轉子的齒對齊，反作用轉矩（磁阻轉矩）直到轉子旋轉3o為止，磁極A和C下的齒偏離轉子齒。間距的1/3。然后停止B相繞組的通電，并轉換為C相繞組。同樣，轉子在反作用轉矩的作用下順時針旋轉3o。同樣，當三相繞組按A→B→C→A的順序通電時，轉子順時針旋轉，每個傳導脈沖以規則的步長旋轉3o。當改變通電順序并按A→C→B→A的順序循環通電時，轉子將逆時針旋轉，同時每個通電脈沖有規律地旋轉3o。 之所以稱為單3位工作模式，是因?yàn)橐淮沃唤o單相繞組通電，然后根據這三種通電狀態周期性地通電。在單次3位操作中，步距角θb為30°。三相步進電動機還具有兩種通電模式。即，按照AB→BC→CA→AB的順序進行通電，即A→AB的單雙6位運算。 →B→BC→C→CA→A是定期供電的方法。以6拍運行可將步距角減半。響應式步進電機的步距角可以如下計算。

θb=360o/NEr（1）

公式中的Er——轉子齒數

N——跑步節拍，N=km，m是步進電機的繞組相數，k=1或2。

然而，動態性能差，效率低，發熱量大，并且難以確保可靠性。
