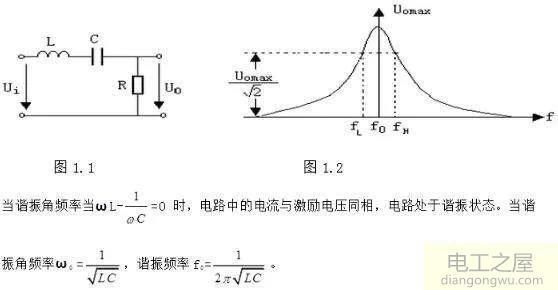

在單相電動機電路中，可以通過并聯連接RLC諧振電路來過濾特定的諧波電流。

C是電容器，R是阻尼電阻器。

您可以首先選擇合適的電容器，然后根據諧振頻率的公式f=1/2/pi/sqrt（LC）計算電抗器的電感。

使用鐵芯和電線以電感繞制電抗器。

LCR表可用于測量17次諧波（即850Hz）處的電感，并可以快速纏繞需要電感的電抗器。

在連接整個諧振電路之后，可以使用LCR表在850Hz下測量整個電路的阻抗，并可以使用小阻抗將電抗器的電感重新調整到諧振狀態。

例如，要根據L=1/4/pi/pi/850/850/6e-6=5.849mH選擇6uF電容器，則需要繞制一個電感為5.849mH的電抗器。

后，讓我們談?wù)勲娍顾俣鹊挠?jì)算。根據串聯諧振頻率的公式，電抗率定義為電抗器的感抗與電容器的容抗之比。也就是說，電抗速度=LCw * w，如果諧振頻率為第n次諧振，則nw=1/sqrt（LC），因此，如果諧振頻率為n次諧波，則必須存在電抗率=。 1/n/n。

因此，要濾除3個諧振，您需要選擇電抗比為1/9=11％的電抗器。

要濾除5次諧波，需要選擇電抗比為1/25=4％的電抗器。

要濾除17次諧波，需要選擇電抗比為1/17/17=0.34％的電抗器。您可以選擇電抗比為1％的電抗器。
