單相交流電動機:的驅動繞組（也稱為主繞組）和啟動繞組（也稱為次級繞組）有兩種情況。用途是一樣的。另一個是運行繞組有幾匝，線徑較粗，起動繞組有很多匝，線徑較細。

顯然，在前一種情況下，兩個繞組并不將初級繞組和次級繞組分開。一個可以用作驅動繞組，另一個可以用作啟動繞組。后一種情況可以通過測量直流電阻來區分。價值。直流電阻越小，則越成為驅動繞組，直流電阻越大，則越成為啟動繞組。在實際操作中，單相交流電動機的接線如圖8-20所示。首先，使用萬用表的“ R×1”和“ R×10”齒輪隨機測量O，A，O，B，A，B之間的電阻值。其中，電阻的組值為AB端，另一端為公共端O。然后分別測量從公共端O到其他兩個端點的電阻值。電阻值越小，繞組工作的越多，電阻值越大，電阻值就越大。開始繞線。

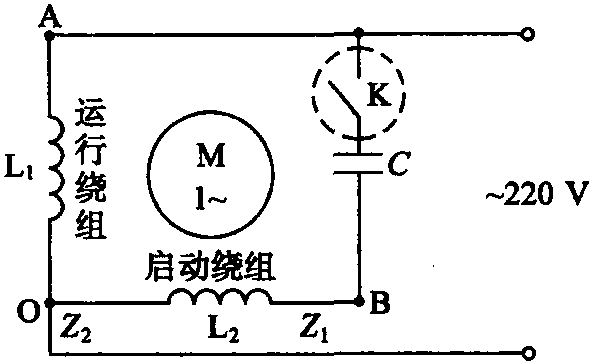

（a）電容器啟動類型

（b）分相開始類型

圖8-20單相交流電動機接線
