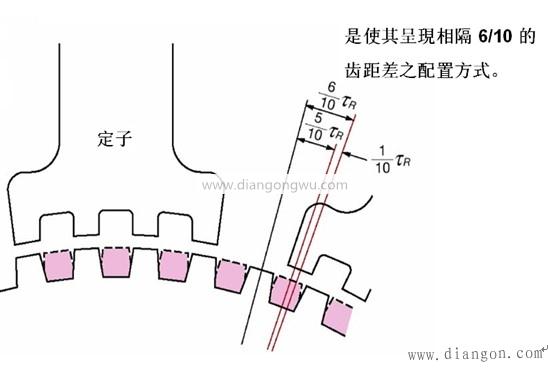

在磁化之后，轉子的小齒與定子的實際位置之間的關系描述如下。首先，我將解釋這個女人。勵磁指示電機線圈通電時的狀態。 ●A相勵磁將A相磁化為S極，使轉子1的小齒為N極而轉子2的小齒為S極，并相互拉緊，直至平衡。此時，非勵磁B相磁極的小齒和具有S極磁化的轉子2的小齒相互錯開0.72°。上面是當勵磁A相時定子和轉子小齒之間的位置關系。●B相勵磁從A相勵磁切換為B相勵磁時，B相磁極被磁化為N極，以S極磁力吸引轉子2，并以S極推動轉子1。 N極磁力。即，當從A相勵磁切換為B相勵磁時，轉子旋轉0.72°。從A相→B相→C相→D相→E相→A相，勵磁相被依次轉換，表示步進電機每次精確地以0.72°旋轉。同樣，如果要沿相反方向旋轉，則可以根據A相→E相→D相→C相→B相→A相反轉勵磁順序。 0.72°的高分辨率取決于定子和轉子結構的機械偏移，無需使用諸如編碼器之類的傳感器即可實現精確定位。下圖更詳細地說明了每個五相步進的位移為0.72°:，因為組定子被吸引到了轉子上。 不可避免地，第二組定子將偏離該轉子（定子和轉子的螺距相同，但是所位于的兩個圓的大小不同）。并且該偏差值恰好是齒距的1/10。因此，典型的五相步進的步進角為： 360°/50齒/10=0.72°高分辨率5相步進的步進角為360°/100齒/10=0.36°。換句話說，它僅影響定子和轉子的加工精度，組裝精度、，線圈直流電阻的差異，因此可以達到±3分鐘的高停止精度（無負載）獲得。實際上，步進電動機由驅動器驅動以轉換勵磁相位，并且驅動相位轉換定時由輸入至驅動器的脈沖信號執行。以上是單相勵磁的示例，在實際操作中，使用線圈同時進行4相或5相勵磁是有效的。
