受電機定子繞組溫度保護開關的啟發，我們創建了一種用于測量，顯示和監視電機軸承溫度的設備。事實證明，通過運營可以達到預期目標。

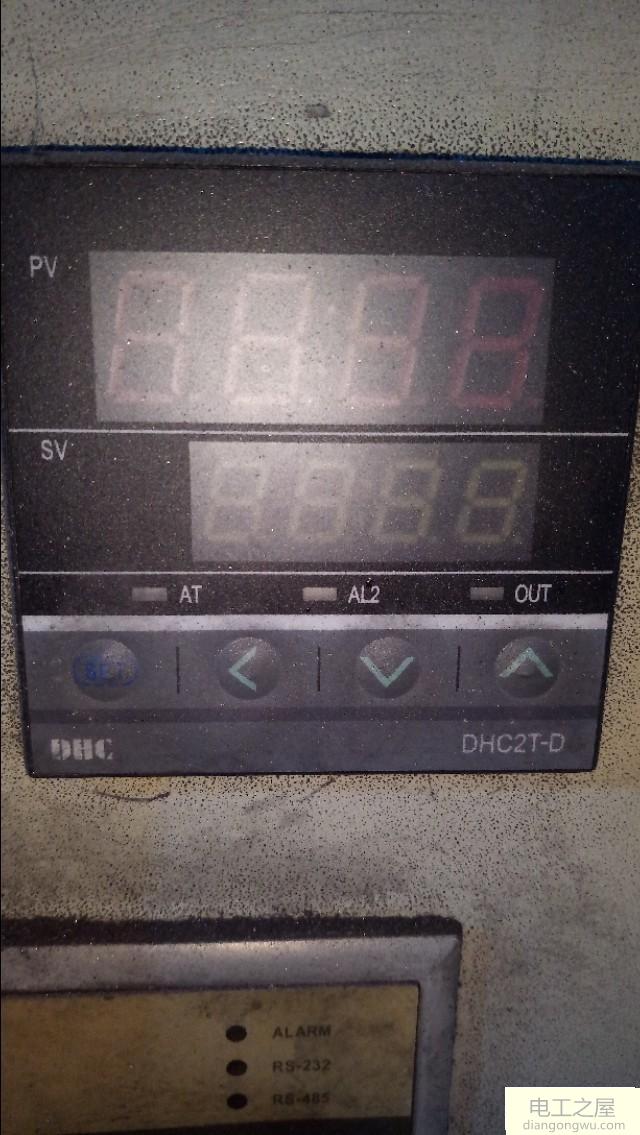

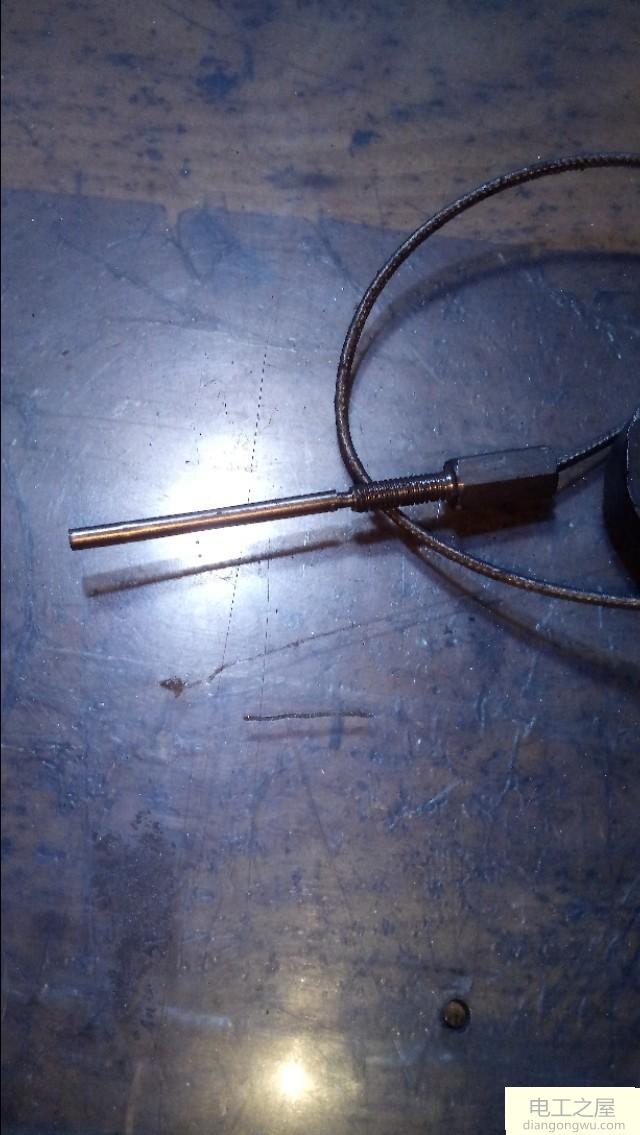

具體方法是在軸承附近的電動機:的軸承座或端蓋上鉆一個小孔，并在其上打一個小孔。使用帶有短探頭的熱電偶，將探頭擰入小孔中。孔。熱電偶的另一端連接到溫度控制器，該溫度控制器在加電時顯示軸承附近的溫度。

如果軸承安裝不當或長時間使用后潤滑劑變干，則軸承溫度在運行過程中會繼續升高，并且溫度變化會在溫度控制器上清晰顯示。如果軸承正常運行，則在一定的運行時間后，軸承周圍的溫度會穩定在一定的范圍內。根據軸承附近的溫度，可以實時監控軸承的工作溫度。

鎖定軸承后，可以將溫度控制器的常閉輸出觸點串聯到接觸器的線圈電路上，該接觸器為電動機供電，以防止軸承被鎖定或電動機燒毀。如果軸承的工作溫度過高并超過預設的正常工作溫度，則溫度控制器的常閉觸點斷開，接觸器的控制電路斷開，接觸線圈斷電，活動觸點釋放。電動機被切斷，電源停止工作以保護電動機。

當恒溫器的常閉觸點斷開時，常開觸點閉合。這些閉合的常開觸點可用于為警報器等設備供電。如果軸承的工作溫度過高，則會發出聲音和視覺警報信號，以提醒維護人員及時檢查和維修設備。

相同的控制原理也可以用于監視電機定子繞組的工作溫度。松開電機的吊鼻，將熱電偶探頭插入到吊鼻的安裝孔中并固定，根據此時的溫度，您還可以判斷電機定子繞組的工作溫度。
